Ja, en industrivifte vil kjøle et rom, og den vil vanligvis gjøre det med en brøkdel av strømmen et klimaanlegg trenger. Det som endres er ikke lufttemperaturen, men hastigheten som varmen forlater menneskehuden med. I et verksted på 6 m x 5 m x 3,5 m holder en 750 mm aksialvifte som beveger seg omtrent 18 000 m3/t folk til å jobbe komfortabelt med et veggtermometeravlesning på 30 grader Celsius, en temperatur der stillestående luft føles trykkende i løpet av minutter.
Grensen er verdt å angi tydelig før noe annet: vifter flytter varme, de ødelegger den ikke. Hvis rommet er forseglet og viften er den eneste maskinen som kjører inne i det, tilfører motorens egne tap varme til luften. Selv da, målt på personen, gir en riktig størrelse vifte fortsatt en følelsesmessig komfortøkning på rundt 3 til 5 grader Celsius. Derfor kjøles verksteder, pakkehaller, lasterom, sveiseboder og lagerganger først ved luftbevegelse og deretter ved kjøling.
Tre tall avgjør om svaret for rommet ditt er ja eller nei: lufthastigheten som faktisk når folk, antall luftskifter per time og den relative luftfuktigheten. Skyv den første over 1 m/s og den andre over 10 ACH, og i de fleste tørre eller tempererte klima vil en industrivifte bære hele kjølebelastningen på egen hånd.
Komfortkjøling fra en vifte er bygget på to fysiske baner som jobber samtidig. Den første er konveksjon. I stille luft er den konvektive varmeoverføringskoeffisienten på menneskelig hud rundt 3 til 4 W/m2K. Øk lufthastigheten til 2 m/s og den stiger til omtrent 8 til 12 W/m2K. På en kroppsoverflate på ca. 1,8 m2 tilsvarer den forskjellen flere hundre watt ekstra varme som forlater kroppen hver time.
Den andre veien er fordampning. Svette som fordamper fjerner ca 2400 kJ per liter. Fortsatt luft fanger et mettet mikrolag av fuktighet mot huden, så svetten sitter der og gjør ingenting. Luft i bevegelse erstatter det laget kontinuerlig, og kroppen mister varme gjennom en rute som ikke har noe med lufttemperaturen å gjøre.
ASHRAE Standard 55 behandler økt lufthastighet som en legitim komfortstrategi. Med passasjerkontrollert luftbevegelse kan den akseptable komforttemperaturen i et rom økes med omtrent 2,5 til 3 grader Celsius ved rundt 1,2 m/s lufthastighet, og mer ved høyere hastigheter. Rent praktisk betyr dette at et fabrikkgulv som ellers ville trenge mekanisk nedkjøling ved 28 grader Celsius, kan holde seg produktivt ved 31 grader Celsius når luften beveger seg ordentlig.
Motor, blad, lufthastighet, komfort. Kjeden er bare så sterk som dens svakeste punkt. En høyeffektiv motor som driver et blad med dårlig stigning produserer støy uten kast. Et godt designet blad drevet av en motor som mister hastighet under belastning gir komfortable første fem minutter og skuffende neste fem timer. Når kjøpere spør hvorfor en 750 mm vifte utkonkurrerer en annen med samme effekt på merkeskiltet, er denne kjeden vanligvis svaret.
Hver watt strøm en vifte forbruker blir til slutt varme inne i bygningen. En 1,1 kW industrivifte er derfor også en 1,1 kW varmeovn, omtrent 3750 BTU/t. I et forseglet rom uten eksosvei samler denne energien seg, og lufttemperaturen kan stige med 0,5 til 1,5 grader Celsius i løpet av de to første driftstimene, selv om beboerne føler seg kjøligere.
I det øyeblikket viften brukes til å trekke ut luft, snur bildet. Varm luft forlater rommet, ute- eller korridorluft erstatter den, og den faktiske temperaturen synker. Et balansert tilførsels- og uttrekksarrangement stabiliserer dette fallet i stedet for å la det drive. Dette er grunnen til at samme vifte kan være en komfortenhet i en installasjon og en ekte temperaturkontrollenhet i en annen.
| Driftsmodus | Effekt på lufttemperatur | Der det fungerer best |
|---|---|---|
| Kun resirkulering, lukket rom | Øker 0,5-1,5 °C etter to timer fra motor- og brukervarme | Store åpne volumer med tørr luft, personer plassert inne i luftstrålen |
| Eksos eller avtrekk | Faller 2-6 °C når luftstrømmen overstiger 10 luftskifter per time | Kjøkken, sveisebuer, pressebutikker, rom med varmt maskineri |
| Balansert tilførsel og uttak | Faller og holder seg deretter stødig på et forutsigbart nivå | Produksjonshaller, rene monteringsarealer, varme ganger |
| Fordampende kjøling | Faller 5-12 °C der relativ luftfuktighet holder seg under 50 prosent | Tørt klima, åpne verksteder, semi-utendørs produksjonsområder |
Les tabellen fra personen som står i luftstrømmen, ikke sensoren på veggen. Et termometer viser hva rommet inneholder. En menneskekropp rapporterer hva den opplever. Begge avlesningene er korrekte, og begge beskriver forskjellige ting.
Dimensjoneringsberegningen er kort nok til å gjøre på papir. I metriske enheter er nødvendig luftstrøm i m3/h lik romvolum i m3 multiplisert med målluftendringene per time. I keiserlige enheter tilsvarer nødvendig CFM romvolum i kubikkfot multiplisert med luftskift, delt på 60.
Ta en hall på 10 m x 8 m x 4 m. Volum er 320 m3. Ved 10 luftskifter i timen må viften bevege seg 3.200 m3/t, ved 20 ACH må den bevege seg 6.400 m3/t, og ved 30 ACH må den bevege seg 9.600 m3/t. For et okkupert produksjonsområde med lett aktivitet er 15 til 25 ACH det vanlige båndet. Lagring uten personer inne tåler langt mindre.
| Romstørrelse (L x B x H) | Volum | 10 ACH | 20 ACH | 30 ACH |
|---|---|---|---|---|
| 4 x 3 x 2,7 m | 32 m3 | 320 m3/t | 650 m3/t | 970 m3/t |
| 6 x 5 x 3,5 m | 105 m3 | 1.050 m3/t | 2.100 m3/t | 3.150 m3/t |
| 10 x 8 x 4 m | 320 m3 | 3.200 m3/t | 6.400 m3/t | 9.600 m3/t |
| 20 x 15 x 6 m | 1.800 m3 | 18.000 m3/t | 36.000 m3/t | 54.000 m3/t |
| 30 x 20 x 8 m | 4.800 m3 | 48.000 m3/t | 96 000 m3/t | 144.000 m3/t |
Kasteavstand betyr like mye som volum. En god 750 mm aksial gulvvifte skyver en sammenhengende luftstråle omtrent 15 til 25 m før hastigheten faller under 0,5 m/s. Utover den avstanden beveger luften seg fortsatt, men det føles ikke lenger som avkjøling. Hvis ytterste enden av en 40 m hall trenger komfort, slår to vifter som jobber i samme retning en større vifte rettet mot den fjerne veggen.
Vifteklasser er ikke utskiftbare, og misforholdet viser seg vanligvis som enten bortkastede penger eller bortkastet luft. En høyhastighets gulvvifte rettet mot et lavt lagertak rører ganske enkelt varm luft ned på menneskene under. En stille takenhet i et sveiserom trekker ikke ut noe.
| Fan klasse | Typisk luftstrøm | Kast | Støy på 3 m | Beste rommet |
|---|---|---|---|---|
| Aksial gulv- eller søylevifte | 10 000-25 000 m3/t | 15-25 m | 62–72 dB(A) | Åpne verksteder, lasteplasser, eventtelt |
| Takvifte med stor diameter | 100 000-350 000 m3/t | Hele gulvarealet | 45–55 dB(A) | Lager og haller over 5 m fri høyde |
| Sentrifugal og kanalvifte | 500-6.000 m3/t | 5-15 m langs kanal | 55–68 dB(A) | Avtrekk med kanaler, hulrom i taket, oppdelte områder |
| Veggmontert avtrekksvifte | 1 000-8 000 m3/t | Kun én retning | 58–68 dB(A) | Kjøkken, malerkabiner, toaletter, sveisestasjoner |
For rom der folk står innenfor noen få meter fra luftstrømmen, er en aksial enhet med et velbalansert blad og en kondensatordrevet motor det praktiske valget. For en 60 m lang reolgang vinner en stor takvifte med langsomme blader og en girløs direktedrevet motor på både støy og energi.

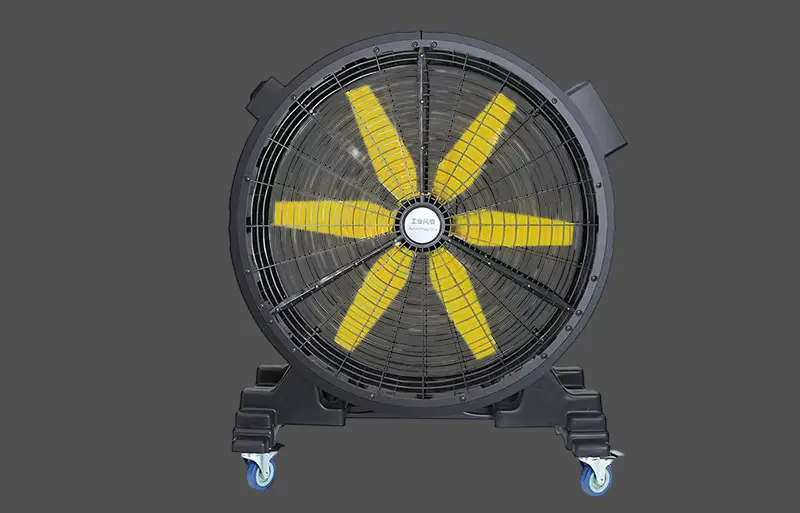

ZP-serien industriell dugg og kjølevifte Mobil tåkevifte for varme støperier, gårder og utendørsanlegg; sentrifugalforstøvning og en stor tank avkjøler åpne områder hvor klimaanlegg er upraktisk. Se produkt → Kjøpere sammenligner luftstrømstallene på etiketten og åpner sjelden motorhuset. Det er der den virkelige forskjellen sitter. To vifter kan flytte det samme luftvolumet på dag én og divergerer dramatisk etter måned seks, fordi hastighetsstabilitet, termisk stigning og lagerkvalitet bor inne i motoren.
| Motortype | Effektivitetsbånd | Hastighetskontroll | Typisk levetid | Typisk bruk |
|---|---|---|---|---|
| Skyggelagt stang | 20-35 prosent | Ingen, eller grov spenningsreduksjon | 8 000-15 000 timer | Små avtrekksvifter, rimelige veggenheter |
| Permanent delt kondensator | 45-65 prosent | To eller tre tapte hastigheter | 15 000-25 000 timer | Pidestallvifter, gulvvifter, ventilasjonsvifter |
| Elektronisk pendlet | 75-88 prosent | Trinnløs 0-100 prosent | 25 000-40 000 timer | Industrielle vifter med variabel hastighet, smart ventilasjon |
| Trefase IE3 eller IE4 | 88-94 prosent | Trinnløs gjennom en kjøretur | 30 000-50 000 timer | Store hallvifter, kanalanlegg, høye driftssykluser |
Den praktiske konsekvensen er enkel: en EC- eller trefasemotor som holder hastigheten mot en stigende omgivelsestemperatur, holder luftstrålen stabil under hele skiftet. En motor med skyggelagt pol i samme ramme bremser sakte ned mens den varmes opp, og kjøleeffekten på gulvet forsvinner stille uten at noen merker hvorfor. Designere som planlegger ventilasjonsutstyr jobber vanligvis fra motoren og utover, ikke bladet innover.
Vi produserer mer enn 10 millioner motorer i året på tvers av vaskemaskin, kjøkkenhette, klimaanlegg, vifte og ventilasjonsapplikasjoner, og vifteprosjektene som tilfredsstiller sluttbrukere er nesten alltid de der motorkurven ble matchet med bladbelastningskurven på tegningsstadiet. Tvangsventilasjonsutstyr lever eller dør på den fyrstikken. Lag som spesifiserer ventilatormotorer tidlig i et prosjekt bruker generelt mindre tid på å fikse klager på svak luftstrøm senere.
Vifter og kjøling løser ulike problemer, og å sammenligne dem på temperatur alene gir feilkjøp. Sammenligningen som betyr noe dekker hva hvert system gjør med et rom, hva det koster å kjøre, og hvor godt det håndterer støv, røyk og åpne dører.
| Aspekt | Industriell vifte | Klimaanlegg |
|---|---|---|
| Lufttemperatur | Uendret i lukket modus, redusert ved utmattelse | Redusert direkte |
| Komfort på passasjernivå | 3-5 °C følte reduksjon | Direkte, uavhengig av lufthastighet |
| Installasjonskostnad for store åpne områder | Lavt per kvadratmeter dekket | Høy, og skalerer med volum, ikke gulvareal |
| Driftskostnad per time | Omtrent en femtedel til en femtendedel av kjøling | Høyest av de to med god margin |
| Fjerning av røyk, støv og lukt | Ja, når det brukes som ekstrakt | Nei, resirkulert luft konsentrerer dem |
| Dør- og vindushåndtering | Tolerant for åpne lastedører | Mister ytelse med hver åpning |
| Fuktighet | Upåvirket | Kondenserer fuktighet, tørker luften |
Hybrid-arrangementet er vanligvis det smarteste: en industrivifte bærer den generelle komfortbelastningen over et stort volum, mens en mindre luftkondisjonert sone håndterer kvalitetskontrollrom, elektronikkbenker eller serveralkover der temperatur og fuktighet må holdes innenfor toleranse. Denne splittelsen holder kapitalutgifter konsentrert der det faktisk endrer produksjonen til virksomheten.
Det er en klar skillelinje. Under omtrent 50 prosent relativ luftfuktighet, senker en fordampningskjøler den reelle lufttemperaturen med 5 til 12 grader Celsius, fordi vann absorberer latent varme når det fordamper inn i luftstrømmen. Over 65 prosent luftfuktighet tilfører den samme maskinen fuktighet og gir nesten ingenting. En vifte, derimot, oppfører seg konsekvent under begge forholdene, fordi den aldri er avhengig av fordampning til romluften.
For tørre verksteder i innlandet gir mobile fordampningsenheter med EC-motorer det nærmest ekte klimaanlegg uten kjølemiddel, og de kan rulles fra bukt til bukt etter hvert som arbeidet skifter. For fuktige kystområder bør avgjørelsen forbli med luftbevegelse og avtrekksventilasjon, med kjøling forbeholdt kun kritiske rom.

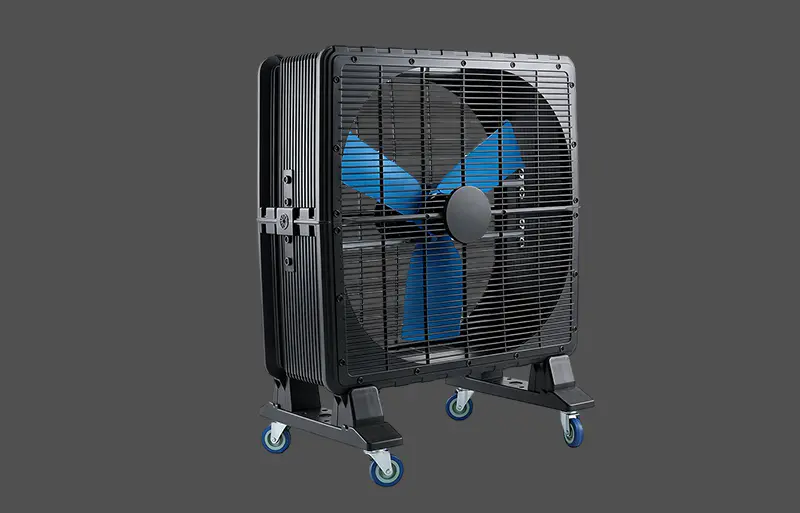

Mobil industriell fordampende luftkjøler med EC-motor Leverer 10 000 m³/t gjennom et 650 mm blad og EC-motor, med 7-trinns kontroll og hjul for buk-til-brønn-kjøling i verksteder. Se produkt → To designdetaljer skiller en god fordampningsenhet fra en middelmådig: puteområdet i forhold til luftstrømmen, og om motoren holder hastigheten når puten belastes med støv og mineralbelegg. En større pute ved lavere overflatehastighet metter luften mer effektivt, og en hastighetsstabil EC-motor holder leveringen konstant over en hel sesong med bruk.
Kjøpere som samler inn disse ni tallene før de kontakter en leverandør ender sjelden opp med feil vifte.
Gi disse ni svarene til enhver kompetent fanleverandør, og utvalget begrenses til to eller tre kandidater umiddelbart. Hopp over dem og samtalen blir en rekke gjetninger som vanligvis ender i en overdimensjonert gulvvifte og en misfornøyd stedsleder.
To identiske vifter installert to meter fra hverandre i forskjellige posisjoner kan gi komfortnivåer som varierer med en hel viftestørrelse. Posisjon avgjør om luft når mennesker, om den kortslutter tilbake til inntaket, og om motoren går varm.
Utdragsapplikasjoner er de mest følsomme for installasjonskvalitet. En veggvifte beregnet for røykfjerning må overvinne statisk trykk fra lameller, kanalføringer og skitne rister, og denne belastningen bæres helt av motoren. Enheter bygget med industrielle eksosviftemotorer vurdert for kontinuerlig drift og utstyrt med termisk beskyttelse, overlever disse forholdene langt bedre enn generelle enheter lånt fra en husholdningsdesign.
Støy er den vanligste årsaken til at en funksjonell installasjon slås av. Den kommer fra tre kilder som må håndteres separat: støy fra bladspissen, elektromagnetisk støy fra motoren og vibrasjoner i lager eller struktur.
| Støykilde | Typisk bidrag | Praktisk løsning |
|---|---|---|
| Bladspiss og turbulens | Dominant over 2500 rpm på små kniver | Større diameter ved lavere hastighet, renere bladprofil |
| Motor elektromagnetisk brummen | 2-6 dB(A) ved bladpasseringsfrekvens | Bedre lamineringsstabel, tettere luftgapetoleranse |
| Lager rumling | Vokser 3-5 dB(A) etter 5000 timer hvis den ikke er vedlikeholdt | Livstidsforseglede eller ettersmørbare lagre av riktig klasse |
| Strukturell resonans | Intermitterende topper ved bestemte hastigheter | Gummiisolasjon, stivere monteringsramme, unngå det hastighetsbåndet |
Balansekarakteren er den stille bestemmende faktoren her. En vifterotor balansert til en tett gjenværende ubalanse vil gå jevnt ved 1400 rpm og vare i årevis. Den samme rotoren med en løsere balansetoleranse overfører vibrasjoner til lagre, braketter og takpaneler, og den resulterende slitasjen viser seg først som støy målt ved 3 m.
Sommerkjøling er den åpenbare driftssyklusen, men industrivifter velges ofte for helårsventilasjon, og det endrer motorspesifikasjonen. Kondens inne i et motorhus under vår- og høsttemperatursvingninger angriper isolasjonsmotstand og lagerfett. Helt lukkede vanntette motorer med IP55 eller høyere beskyttelse er det riktige svaret for vaskerier, matforedlingsområder, bilvaskehaller og kystplasser.
Varmekildetettheten forskyver også balansen. Et rom med 30 kW installert maskinvarme trenger ekte avtrekksluftstrøm, ikke resirkulering, fordi en vifte som bare rører i luften til slutt vil levere varmere luft tilbake til menneskene som trenger avlastning. Som en tommelfingerregel krever hver kilowatt intern varmebelastning omtrent 300 m3/t med uteluft for å holde rommet innenfor noen få grader av omgivelsene under tempererte forhold.
Enfase 220 til 240 V ved 50 eller 60 Hz dekker de fleste bærbare og veggmonterte industrivifter, med kondensatordrevne design som gir pålitelig startmoment på standard innenlandsforsyning. Trefaseforsyninger over ca. 1,5 kW gir langt mer mening for faste installasjoner, fordi motoren er mindre, kjøligere og lettere å beskytte.
Hastighetskontroll fortjener oppmerksomhet før kjøp i stedet for etter. Tapphastighets PSC-motorer gir to eller tre faste punkter og kan ikke dimmes på en triac-kontroller uten overoppheting. EC-motorer aksepterer et 0-10 V-signal og holder valgt hastighet under belastning. Trefasemotorer oppfører seg best med en riktig frekvensomformer satt til riktig V/f-kurve. Termisk beskyttelse, enten det er en innebygd termisk kobling eller et eksternt overbelastningsrelé, bør behandles som obligatorisk på enhver vifte som kjører uten tilsyn.
En godt spesifisert vifte skal levere mellom 20 000 og 40 000 driftstimer før første lagerservice, som for en skiftdrift er et sted mellom åtte og femten år. At livet avhenger nesten utelukkende av tre ting: lagersmøring, renslighet av blader og viklingstemperatur.
Motorer i vår egen produksjon går gjennom samme disiplin: vikling, lakkering, balansering og siste lasttesting på hver enhet før pakking. Det er den minst glamorøse delen av vifteproduksjonen og den delen som avgjør om en kunde fortsatt er fornøyd den femte brukssommeren.
Ikke av seg selv i et lukket rom. Den kjøler ned mennesker gjennom konveksjon og svettefordampning. Romtemperaturen faller bare når viften blåser ut varm luft og uteluft erstatter den, eller når en fordampningskjøler tilfører vannfordampning til luftstrømmen.
Multipliser romvolumet i kubikkmeter med målluftskiftet per time. Et 105 m3 kontor eller verksted ved 20 luftskifter trenger ca. 2100 m3/t, noe en enkelt 450 til 600 mm aksialvifte kan levere komfortabelt.
Ja, med god margin. En 1,1 kW vifte som går i ti timer bruker omtrent 11 kWh. Et sammenlignbart luftkondisjonert område vil typisk trenge tre eller flere enheter med 3,5 kW kjølekapasitet, og den totale inngangseffekten vil være flere ganger høyere for samme gulvplass.
I verksteder, varehus og halvåpne produksjonsområder, vanligvis ja. I rom som krever kontrollert temperatur, fuktighet eller filtrering, for eksempel elektronikkmontering eller farmasøytisk pakking, nr. Disse rommene trenger mekanisk kjøling uavhengig av hvor mye luft som beveger seg.
Det vil kjøle ned folk, men rommet vil varmes sakte fra motortap og beboervarme. Ved å legge til et dørgitter, et vegggaller eller en avtrekksvei med kanaler, forvandler den samme viften til en effektiv ventilasjonsanordning og gir et målbart temperaturfall.
Fordi den resirkulerer sin egen varme pluss rommets interne varmebelastning. Luftstrålen er uendret i hastighet, men høyere i temperatur. Å gi en eksosbane på minst 80 prosent av inntaksarealet eliminerer normalt problemet.
Med 3 m tak er volumet ca 90 m3. Ved 20 luftskifter i timen trenger du omtrent 1800 m3/t. En 450 mm høyhastighets gulv- eller veggvifte dekker enkelt, og en 600 mm enhet gir reservekapasitet for varme ettermiddager.
Ja, og bedre enn fordampningskjølere, fordi ytelsen deres ikke er avhengig av fordampning til romluften. Under fuktige forhold er den riktige strategien luftbevegelse på passasjernivå pluss drevet eksos for å fjerne varme og fuktighet ved kilden.
Et nyttig spesifikasjonsark for en industrivifte inneholder seks linjer: luftmengde i m3/h ved fri luft og ved faktisk statisk trykk, motortype og nominell inngangseffekt, forsyningsspenning og frekvens, beskyttelsesklasse og isolasjonsklasse, støynivå i dB(A) ved oppgitt avstand, og monteringsarrangement. Leverandører som kan sitere alle seks, bygger vanligvis produktet selv.
Aksialvifter for generell romkjøling, veggmonterte avtrekksenheter for røyk- og varmefjerning, kanaliserte sentrifugalvifter for skjult ventilasjon og store saktehastighets takvifter for store volumer utgjør det praktiske området. Det riktige valget følger direkte av de ni størrelsesfigurene ovenfor, ikke fra størrelsen på viften som tilfeldigvis var på opprykk.

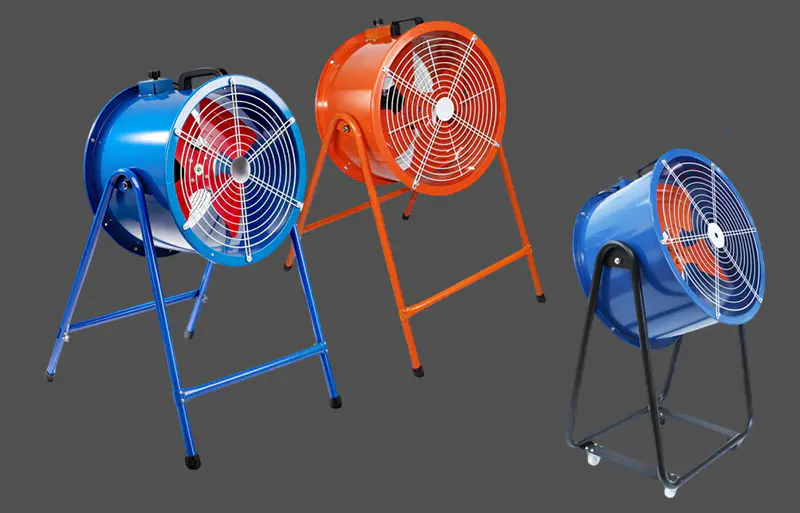

Ettermontert aksialstrømningsvifte for industriell kjøling Gir retningsbestemt luftstrøm fra 3 000 til 24 500 m³/t med tiltjustering og valgfri trinnløs hastighetsregulering for verksteder og store åpne områder. Se produkt → Vår fabrikk har produsert motorer siden 1993 og ventilasjonsutstyr ved siden av dem, med ISO9001 kvalitetsstyring og CE- og CCC-sertifiserte produkter. Hvis du sender oss romdimensjonene, varmebelastningen og støygrensen, vil vi komme tilbake med en viftemodell, dens motorspesifikasjon og en ærlig erklæring om hvilken luftstrøm den vil produsere i bygningen din i stedet for på en testbenk.
